Schéma d’évacuation des eaux usées d’une maison : Guide pratique

La maîtrise du schéma d’évacuation des eaux usées est souvent sous-estimée alors qu’elle conditionne la durabilité et la salubrité de l’habitat. Un mauvais dimensionnement des conduites ou une ventilation insuffisante provoquent rapidement des obstructions ou des odeurs désagréables, particulièrement dans un système mixte ménagères et vannes. Il est essentiel d’intégrer des éléments tels que la pente adaptée, les siphons et les regards de visite pour un réseau fiable. À l’issue de la mise en œuvre, vous pourrez garantir un écoulement optimal et une installation conforme à la réglementation en vigueur.

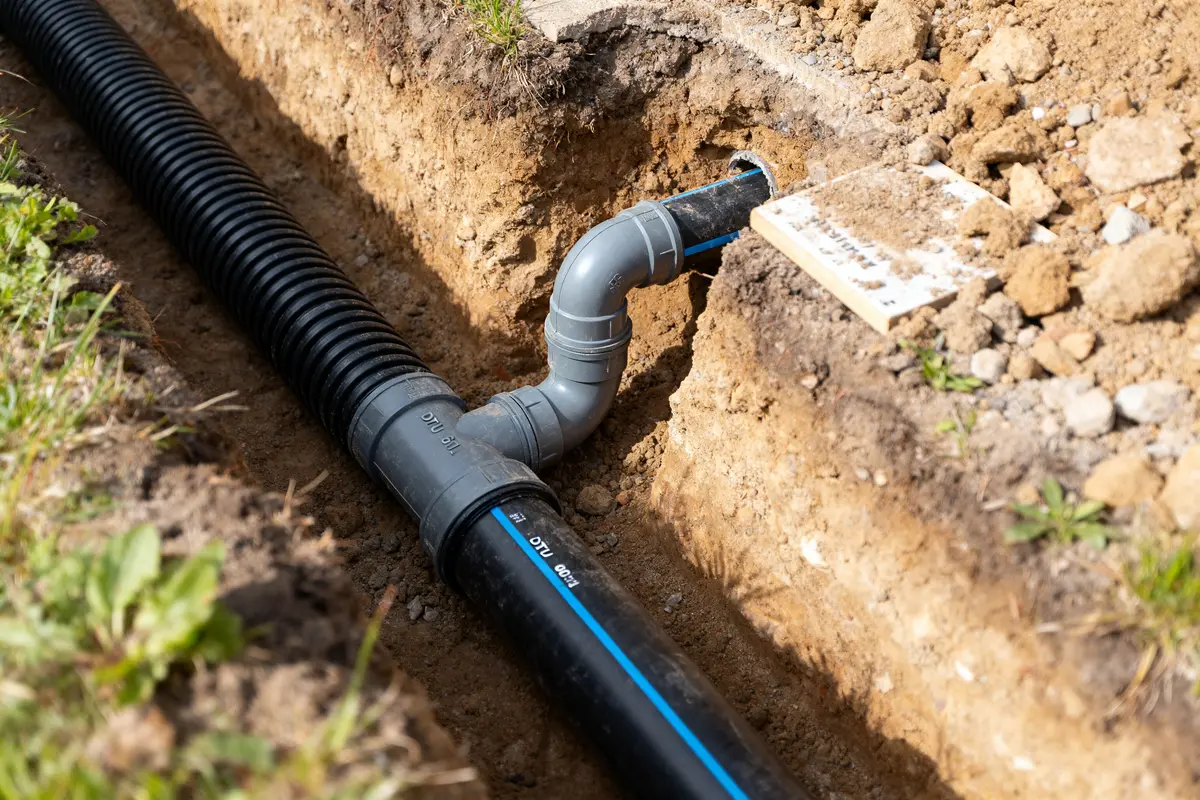

Schéma d’évacuation des eaux usées d’une maison

Le schéma d’évacuation des eaux usées d’une maison est essentiel pour garantir un système fonctionnel et conforme aux normes. Il décrit précisément l’ensemble des conduites, des descentes, des siphons, et du collecteur, en indiquant les différents diamètres et pentes nécessaires. Le respect de ce plan facilite l’installation et sécurise le bon écoulement par gravité.

Chaque réseau comprend des éléments clés : les tuyaux en PVC gris, les siphons, les regards de visite ainsi que le système de ventilation. La confection du schéma doit inclure la direction des écoulements et les altitudes des canalisations pour assurer un système homogène.

Types d’eaux usées: ménagères vs vannes

Pour concevoir un système efficace, il est indispensable de distinguer entre eaux usées ménagères et eaux vannes. Ces dernières, provenant uniquement des toilettes, contiennent des matières beaucoup plus lourdes et nécessitent une évacuation sans mélange avec les eaux ménagères.

Les eaux ménagères proviennent des douches, éviers, lavabos et appareils électroménagers. Leur composition contient des graisses, des résidus alimentaires mais elles sont moins concentrées en polluants. Le schéma d’évacuation doit gérer ces deux flux avec soin, soit via un réseau unitaire regroupant les deux, soit un réseau séparatif où chaque type d’eau emprunte sa propre canalisation.

L’impact de la longueur cumulée des conduites sur la pente est un point important : au-delà de 2 mètres cumulés, la pente doit être augmentée pour éviter les dépôts et assurer un écoulement optimal.

DTU 60.11: diamètres et pentes par appareil

Diamètres min par appareil (DTU 60.11)

Les diamètres des tuyaux doivent être conformes au Document Technique Unifié DTU 60.11, qui spécifie le diamètre intérieur minimum en fonction du débit et de l’appareil raccordé. Les tuyaux sont désignés en diamètre extérieur mais respectent cette norme.

• WC : 100 mm minimum, éventuellement 80 mm si la longueur de la conduite est inférieure à 1 mètre.
• Évier de cuisine : 40 mm avec pente de 1 à 2 cm/m.
• Lavabo ou bidet : au minimum 32 mm, 40 mm recommandé.
• Douche : 40 mm.
• Baignoire : 40 mm pour une conduite de moins de 1 mètre, 50 mm au-delà.
• Lave-linge / lave-vaisselle : 40 mm avec siphon dédié conseillé.

Pour le collecteur principal, la section minimum est 100 mm, avec une pente comprise entre 1 et 3 cm/m, augmentant systématiquement au-delà de 2 mètres cumulés pour éviter toute stagnation et dépôts sur la canalisation.

Variant du mot-clé: schéma d’évacuation des eaux usées

Le plan d’évacuation des eaux usées doit aussi prendre en compte le nombre de raccordements multiples sur le même tuyau. En moyenne, on ne peut connecter plus de 3 à 4 appareils avant d’augmenter le diamètre de la canalisation pour maintenir un bon débit, un détail souvent absent dans les guides classiques.

Le positionnement exact des tampons de visite dépend du diamètre du collecteur : pour un collecteur de 100 mm, il est recommandé d’espacer les regards de visite d’environ 10 mètres pour faciliter l’entretien et limiter les interventions complexes.

Le mot de l’auteur
“Un bon schéma d’évacuation ne doit jamais négliger la ventilation pour préserver la garde d’eau des siphons et ainsi éliminer les odeurs désagréables.”

Ventilation et chute: éviter les odeurs et les vides

Ventilation au sommet de la chute

La ventilation est cruciale afin d’éviter les problèmes d’odeurs et le désiphonnage qui survient lorsqu’une dépression aspire l’eau des siphons. Le sommet de chaque chute doit obligatoirement ouvrir vers l’extérieur, via une sortie en toiture (ventilation primaire). En absence de sortie directe, un clapet aé­rateur peut être installé dans un local technique ou dans les combles bien ventilés.

Cette ventilation équilibre la pression dans la conduite, empêche le vide et maintient la colonne d’eau dans les siphons, garantissant ainsi l’étanchéité aux odeurs. Sans cela, la maison risque rapidement des nuisances nauséabondes.

Anti-retour et clapets: choix et emplacement

Les clapets anti-retour et anti-vide se placent stratégiquement pour éviter le reflux des eaux et l’aspiration des siphons. Ces éléments sont particulièrement recommandés :

• À l’entrée du réseau sur la collecteur principal pour prévenir les reflux du tout-à-l’égout.
• En amont des siphons d’équipements sensibles ou peu utilisés pour maintenir la garde d’eau.
• Sur les conduites de relevage équipées d’une pompe, pour éviter le retour par gravité.

Le choix du clapet dépend du type de réseau et de sa localisation ; il doit être compatible avec le diamètre de la conduite et fonctionner sans générer de bruit ou d’obstruction.

Réseau: unitaire vs séparatif et le collecteur

Deux types de réseaux existent : le réseau unitaire, qui collecte toutes les eaux usées ménagères et vannes dans une seule canalisation, et le réseau séparatif qui les maintient indépendants jusqu’au collecteur. La tendance actuelle privilégie le réseau unitaire pour la simplicité d’installation et la performance.

Le collecteur est la canalisation de plus grand diamètre qui réceptionne toutes les eaux pour les conduire vers le système d’assainissement public ou individuel. Sa pente, comprise entre 1 et 3 cm/m selon la longueur totale, doit être adaptée : plus la longueur cumulée du collecteur dépasse 2 mètres, plus la pente est augmentée systématiquement pour éviter les dépôts.

Il est important que les tampons de visite soient espacés précisément selon le diamètre du collecteur pour faciliter un accès rapide en cas de bouchage ou d’entretien.

Préparer le chantier: schéma et vérifications

Anticiper avant de commencer

Avant l’installation, tracer un schéma détaillé du réseau permet de visualiser les différents éléments : descentes, raccordements, pentes, ventilation, et collecteurs. Le schéma d’évacuation des eaux usées d’une maison doit aussi recenser les matériaux nécessaires, la longueur de chaque conduit, et les accessoires spécifiques (coudes, manchons, regards, etc.).

Prévoyez toujours une marge supplémentaire d’environ 10 % de tuyauterie pour les ajustements lors de la pose. La planification doit également intégrer la pose de tampons de visite à des endroits stratégiques pour faciliter l’entretien futur sans démontage.

Vérifications essentielles sur le chantier

Chaque raccord doit être soigneusement vérifié : les surfaces doivent être propres et dégraissées à l’acétone avant collage, puis assemblées rapidement pour garantir une étanchéité parfaite. Les tubes en PVC nécessitent des colliers de fixation posés à environ 10 cm des extrémités, tout en laissant un jeu suffisant pour la dilatation thermique.

Il est recommandé d’éviter les coudes à 90° sauf exception, préférant deux coudes à 45° pour garantir une circulation fluide des eaux usées. La pose doit également considérer l’espacement des colliers et le maintien de la pente prescrite par le DTU 60.11.

FAQ — schéma d’évacuation des eaux usées d’une maison

Quelle est la norme pour l’évacuation des eaux usées dans une maison ?

La norme principale est le DTU 60.11 qui impose les diamètres minimaux des tuyaux et les pentes requises selon les appareils raccordés, garantissant un écoulement par gravité efficace et conforme aux standards de qualité et sécurité.

Comment avoir les plans de canalisation de sa maison ?

Pour obtenir les plans de canalisation d’une maison, il faut contacter le constructeur, un plombier professionnel ou accéder aux documents d’urbanisme locaux. Vous pouvez aussi réaliser un diagnostic spécifique pour tracer un schéma conforme aux installations existantes.

Quelle est la nouvelle loi sur l’assainissement individuel en 2025 ?

La nouvelle loi 2025 impose un renforcement des contrôles et des normes pour l’assainissement individuel, visant à mieux protéger l’environnement par des installations plus performantes, incluant une séparation stricte des eaux vannes et ménagères.

Comment évacuer les eaux usées dans une maison ?

Pour évacuer les eaux usées dans une maison, on installe des tuyaux PVC dans un réseau unitaire ou séparatif avec des pentes adaptées, des siphons pour éviter les odeurs, et une ventilation conforme pour empêcher le désiphonnage.

Quelles sont les règles de diamètre de tuyauterie pour les différents appareils selon DTU 60.11 ?

Les règles DTU 60.11 fixent un diamètre minimum de 100 mm pour les WC, 40 mm pour éviers, douches et lavabos, avec des pentes de 1 à 3 cm/m. Ces dimensions assurent un écoulement optimal sans risques de bouchons.

Quelle est l’importance de la ventilation dans un schéma d’évacuation des eaux usées ?

La ventilation est essentielle pour éviter le désiphonnage et les mauvaises odeurs. Elle équilibre la pression dans les conduites via une sortie en toiture ou clapets, préservant la garde d’eau dans les siphons et assurant le bon fonctionnement du système.
